一、概 述：

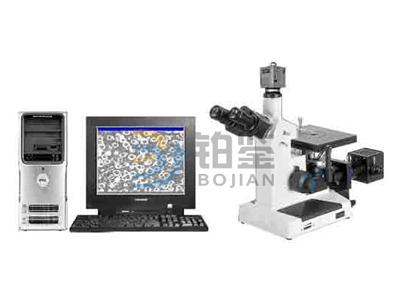

        BJ4XC-W金相分析儀用于鑒別和分析各種金屬和合金材料的組合結構，廣泛應用在工廠或實驗室進行鑄件質量的鑒定；原材料的檢驗或材料處理后的金相組織分析；以及對表面噴涂等一些表面現象進行研究工作。是鋼鐵、有色金屬材料、鑄件、鍍層的金相分析；地質學的巖相分析；以及工業領域對化合物、陶瓷等進行微觀研究的有效手段，是金屬學和材料學研究材料組織結構的必備儀器，也廣泛應用于生物、醫學和教學等領域。
        越來越多的研究已不滿足常規的金相顯微及照相方式，將顯微成像輸入微機，由微處理器對圖像作各種后期處理，是同步于當今世界在顯微領域新技術。金相分析儀圖像金相顯微鏡，接入了高清晰度的CCD攝像系統，由計算機對圖像進行處理、編輯、保存和輸出（如打印等）或進入多媒體系統及電子信箱。如果進一步接入圖像分析計算機操作系統，還可以進一步對金相圖譜進行研究分析，或對圖像作精密測量，及多功能的圖像形態分析、統計及輸出圖文報告。
     《金相自動分析系統2012》是為從事金相檢驗的單位或個人專門開發的一套計算機軟件系統，它的基本原理是：用視頻采集卡或數碼相機等硬件設備，采集到金相顯微鏡中的金相圖片，再對該圖片進行處理和分析，得到相關檢驗結果。
二、金相分析儀技術參數：

名  稱	規  格	配置
主  機	4XC倒置金相顯微鏡主機	●
觀 察 筒	鉸鏈式雙目鏡筒，30°傾斜；	●
	三目鏡筒，瞳距和屈光度可調
目  鏡	10X/Φ18mm  平場場目鏡；	●
金相分析儀物鏡轉換器	四孔物鏡轉換器	●
平場消色差物鏡	10X/0.25    有效工作距離：8.9mm	●
	20X/0.4     有效工作距離：3.75mm	●
	40X/0.65    有效工作距離：2.69mm	●
	100X/0.90   有效工作距離：0.44mm	●
調焦機構	粗微動同軸調焦  微調格值：0.002mm	●
	行程(從載物臺表面焦點起）：30mm	●
載 物 臺	臺面尺寸：200mm×152mm	●
	平臺壓片壹只	●
	小平臺：小孔、大孔各一	●
金相分析儀機械移動平臺	移動范圍：15mm×15mm	●
照  明	鹵素燈20W/6V，中心、光亮度連續可調	●
濾 色 片	內置轉盤式（綠色、藍色、黃色、灰色、毛玻片）	●
附件	物鏡測微尺（精度為0.01mm）	●
	0.4X適配鏡	●
	數碼攝像130萬、300萬、500萬像素可選	●
	金相自動分析系統	●











































四、金相分析儀技術情報和資料的保密
1、本技術方案屬于濟南鉑鑒測試技術有限公司技術資料，用戶應對我方提供的技術情報和資料承擔保密義務，不論本方案是否采用，本條款長期有效；
2、鉑鑒對用戶提供的技術情報和資料亦應承擔保密義務。
