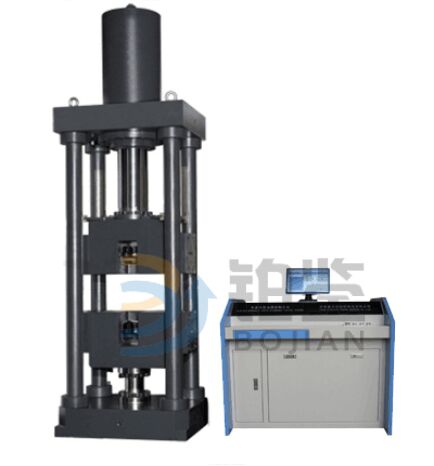

BJWAW-1000DL型微機控制電液伺服萬能試驗機
時間:2020-05-14 16:29 點擊:次
能試驗機客戶案例.png)
BJWAW-1000DL型微機控制電液伺服萬能試驗機主要用于金屬、非金屬的拉伸試驗。適用于冶金、建筑、輕工、航空、航天、材料、大專院校、科研單位等領域。試驗操作和數據處理符合GB/T228-2010《室溫材料 金屬拉伸試驗方法》的要求。主機集自動控制、自動測量、數據采集、屏幕顯示、試驗結果處理為一體，以油缸上置式主機為平臺，配置精密油泵、伺服控制器，實現多通道閉環控制，完成試驗過程的全自動控制、自動測量等功能，具有專業性好、可靠性高、升級簡易等特點，并可隨著試驗機測控技術的發展和試驗標準的變化而不斷充實完善。
GB/T16491—1996《電子式萬能試驗機》；
GB2611—92《試驗機通用技術要求》；
GB/T6825.1-2010《靜單軸試驗機的檢驗第1部分：拉力和（或）壓力試驗機 測力系統的檢驗與校準》。
GB1499.1-2007的機械設備技術要求
2006/42/EC”的低電壓技術要求
2006/95/EC”的有關規范
GB/T228-2010《金屬材料室溫拉伸試驗方法》
GB/T7314-2005《金屬材料室溫壓縮試驗方法》
GB/T14452-1993《金屬材料彎曲力學性能試驗方法》
JTGE30-2005 （JTG E30-2005）P87 公路工程水泥及水泥混凝土試驗規程
GB/T8653-1988《金屬楊氏模量、弦線模量、切線模量和泊松比試驗方法》
JGJ107-2016《鋼筋機械連接技術規程》
最大試驗力：1000kN；
試驗力測量范圍：1%—100%FS；
試驗機級別： 0.5級
立柱數：4柱
試驗力分辨率：滿量程的1/300000；
采集頻率：60HZ
試驗力示值相對誤差：±0.5%
位移測量分辨力：0.007mm
位移示值相對誤差：±0.5%；
變形示值相對誤差：±0.5%；
加荷速率范圍：200N/s～20kN/s
拉伸夾頭間最大距離：680mm
最大壓縮空間：550mm
圓試樣夾持范圍：Φ15-26mm(1套) Φ26-Φ40mm（1套）
板試樣夾持范圍：0-20 mm 20-50 mm
上下壓板尺寸：Φ200mm
立柱間有效距離: 660×400 mm
活塞最大行程：650 mm
活塞上升最大移動速度：100 mm/min
活塞下降最大移動速度：100 mm/min
控制方式：電液伺服閉環控制，控制模式可平滑切換；
顯示方式：計算機屏幕顯示試驗力、活塞位移、試樣變形測量值、試驗曲 線，屏幕調零、標定；
JGJ107-2016《鋼筋機械連接技術規程》高應力反復拉壓，大變形反復拉壓顯示曲線和相應報表
主機尺寸：約980mm×720mm×3600mm；
油源外形尺寸：1350mm×600mm×900mm；
油泵電機功率：2.2KW；
